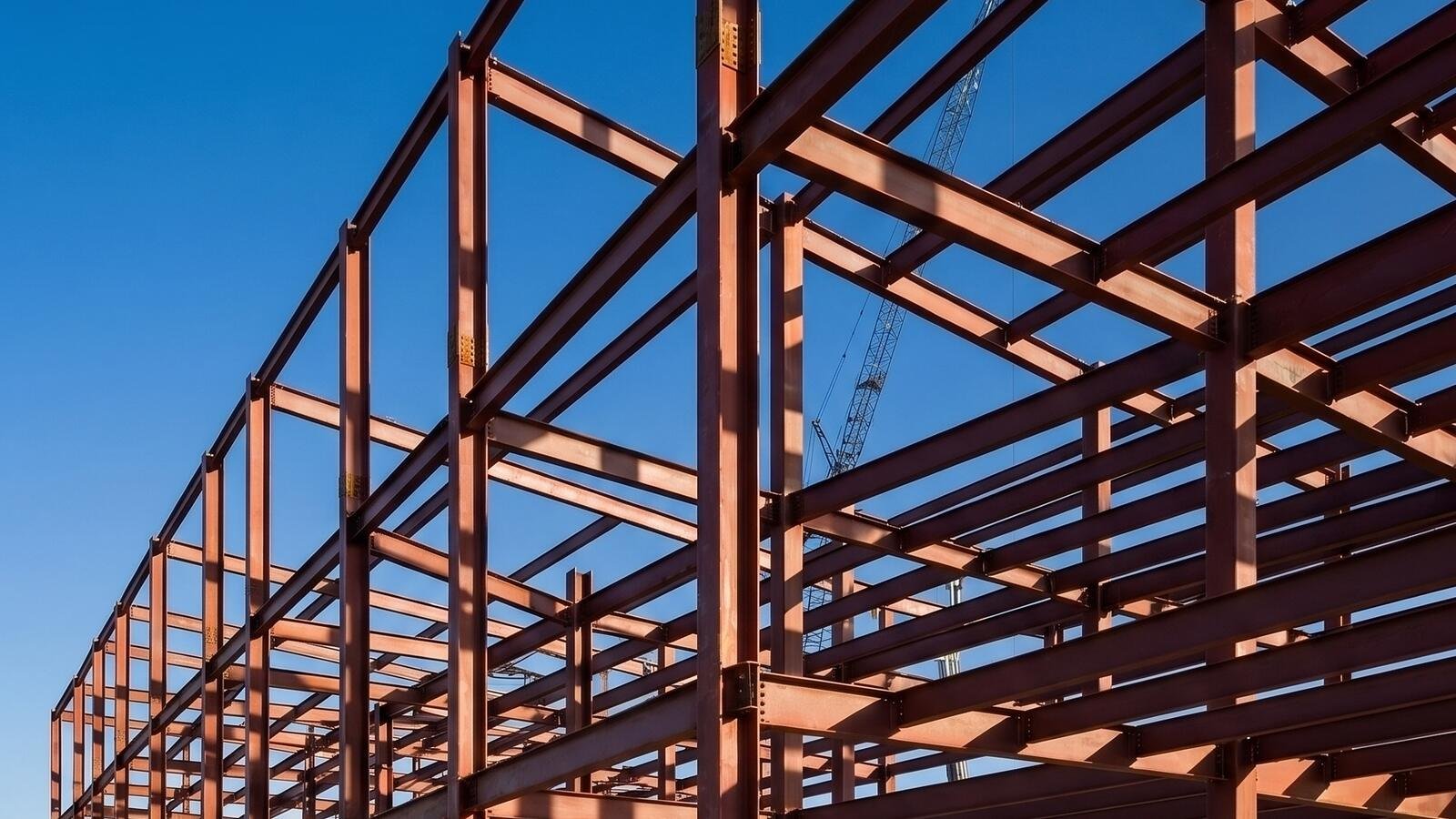

Nave industrial
Columnas, largueros y contraventeo. HSS de 6" a 12" en 1/4" a 1/2" es el rango más pedido.
- Inicio
- Perfiles HSS y PTR
Perfiles estructurales HSS y PTR
Perfil tubular cuadrado y rectangular para nave industrial, estructura arquitectónica y herrería de carga. Desde 1"×1" calibre 18 hasta 8"×8" de 1/2" en existencia — medidas mayores sobre pedido.
- ASTM A500 Gr. B/C
- Tramo de 6.10 m
- Negro o galvanizado
- Certificado a solicitud
Antes de pedir
¿PTR o HSS? La diferencia está en para qué lo vas a usar
Los dos son perfil tubular hueco. En la práctica mexicana el nombre marca el rango y la forma de especificar.
PTR
Medidas chicas y medianas, de 1" a 6". Se especifica por calibre (18, 16, 14, 12, 11, 10) o por fracción a partir de 3/16". Es el material de herrería, cancelería, estructura ligera y bastidores.

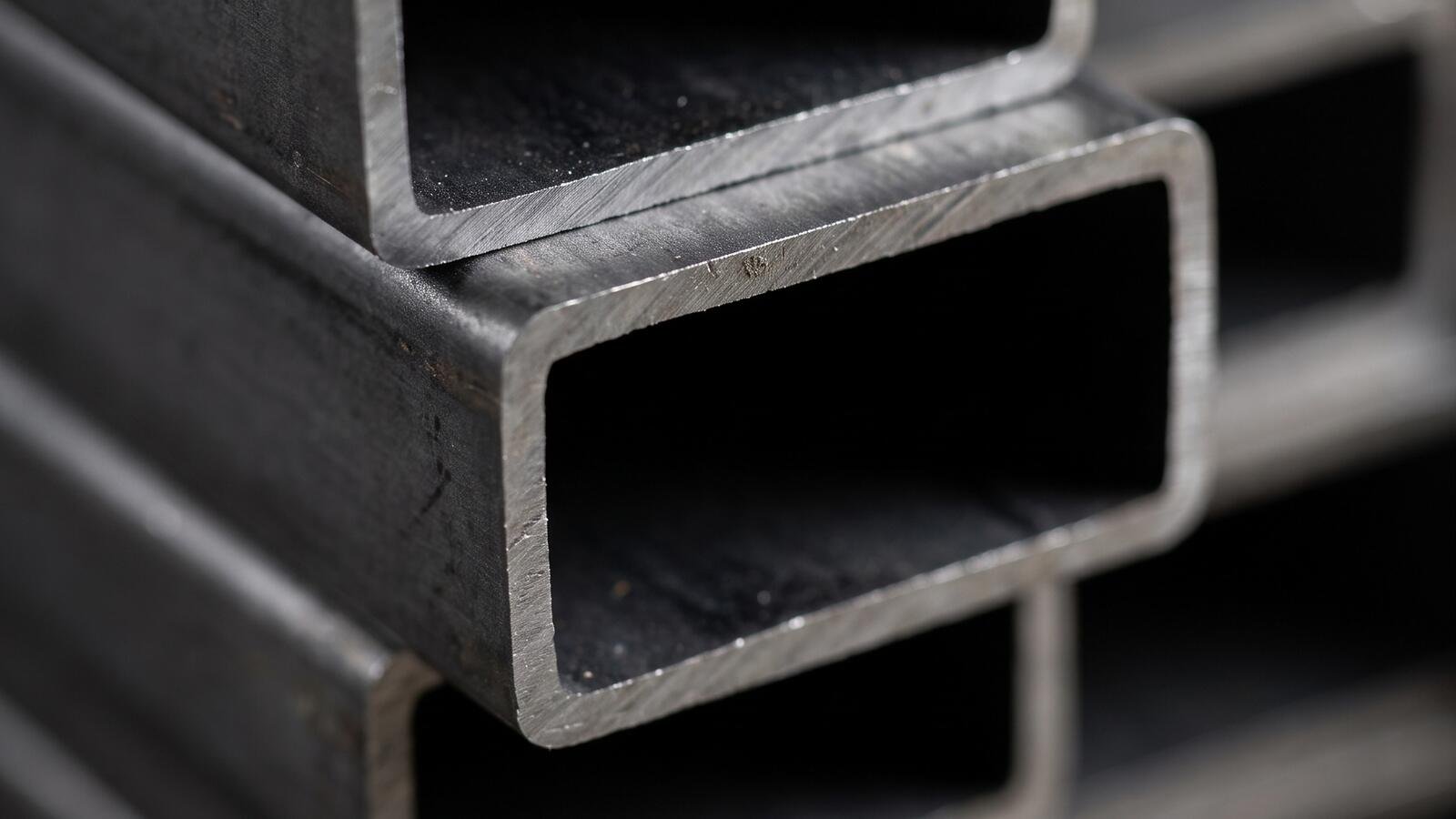

HSS
Medidas grandes, de 4" a 8"×8" en existencia (mayores sobre pedido). Se especifica siempre por espesor en fracción de pulgada (3/16" a 1/2"). Es el material de columna, trabe y armadura donde el cálculo estructural pide sección y espesor exactos.
En el traslape de 4" a 6" ambos existen. Si el proyecto viene de un cálculo estructural, pide HSS con espesor en fracción; el calibre tiene tolerancia más amplia.
Tablas de medidas
PTR — calibres comerciales
Peso teórico por metro y por tramo de 6.10 m para cada combinación de medida y calibre.
| Medida nominal | Sección real mm | Calibre | Espesor mm | Peso kg/m | Peso por tramo kg / 6.10 m |
|---|---|---|---|---|---|
| 1" x 1" | 25.4 × 25.4 | Cal. 18 | 1.21 | 0.88 | 5.4 |
| 1" x 1" | 25.4 × 25.4 | Cal. 16 | 1.52 | 1.08 | 6.6 |
| 1" x 1" | 25.4 × 25.4 | Cal. 14 | 1.90 | 1.30 | 8.0 |
| 1 1/4" x 1 1/4" | 31.8 × 31.8 | Cal. 18 | 1.21 | 1.12 | 6.8 |
| 1 1/4" x 1 1/4" | 31.8 × 31.8 | Cal. 16 | 1.52 | 1.38 | 8.4 |
| 1 1/4" x 1 1/4" | 31.8 × 31.8 | Cal. 14 | 1.90 | 1.68 | 10.3 |
| 1 1/2" x 1 1/2" | 38.1 × 38.1 | Cal. 16 | 1.52 | 1.68 | 10.3 |
| 1 1/2" x 1 1/2" | 38.1 × 38.1 | Cal. 14 | 1.90 | 2.06 | 12.6 |
| 1 1/2" x 1 1/2" | 38.1 × 38.1 | Cal. 12 | 2.66 | 2.77 | 16.9 |
| 1 1/2" x 1 1/2" | 38.1 × 38.1 | Cal. 11 | 3.04 | 3.10 | 18.9 |
| 2" x 2" | 50.8 × 50.8 | Cal. 16 | 1.52 | 2.29 | 14.0 |
| 2" x 2" | 50.8 × 50.8 | Cal. 14 | 1.90 | 2.82 | 17.2 |
| 2" x 2" | 50.8 × 50.8 | Cal. 12 | 2.66 | 3.83 | 23.4 |
| 2" x 2" | 50.8 × 50.8 | Cal. 11 | 3.04 | 4.31 | 26.3 |
| 2" x 2" | 50.8 × 50.8 | Cal. 10 | 3.42 | 4.77 | 29.1 |
| 2 1/2" x 2 1/2" | 63.5 × 63.5 | Cal. 14 | 1.90 | 3.58 | 21.8 |
| 2 1/2" x 2 1/2" | 63.5 × 63.5 | Cal. 12 | 2.66 | 4.89 | 29.8 |
| 2 1/2" x 2 1/2" | 63.5 × 63.5 | Cal. 11 | 3.04 | 5.52 | 33.7 |
| 2 1/2" x 2 1/2" | 63.5 × 63.5 | Cal. 10 | 3.42 | 6.14 | 37.4 |
| 3" x 3" | 76.2 × 76.2 | Cal. 14 | 1.90 | 4.34 | 26.4 |
| 3" x 3" | 76.2 × 76.2 | Cal. 12 | 2.66 | 5.95 | 36.3 |
| 3" x 3" | 76.2 × 76.2 | Cal. 11 | 3.04 | 6.73 | 41.1 |
| 3" x 3" | 76.2 × 76.2 | Cal. 10 | 3.42 | 7.50 | 45.8 |
| 4" x 4" | 101.6 × 101.6 | Cal. 12 | 2.66 | 8.07 | 49.2 |
| 4" x 4" | 101.6 × 101.6 | Cal. 11 | 3.04 | 9.16 | 55.9 |
| 4" x 4" | 101.6 × 101.6 | Cal. 10 | 3.42 | 10.23 | 62.4 |
No se encontró esa medida. Escríbenos y la conseguimos.
Norma: ASTM A500 Gr. B / NMX-B-200. Acabado natural (negro) o galvanizado bajo pedido. Tramo estándar 6.10 m.
Peso teórico calculado con esquinas redondeadas para acero de 7 850 kg/m³. Tolerancia de fabricación en peso: ±3.5 %.
Equivalencia de calibre: Cal. 18 ≈ 1.20 mm · Cal. 16 ≈ 1.50 mm · Cal. 14 ≈ 1.90 mm · Cal. 12 ≈ 2.50 mm · Cal. 11 ≈ 3.00 mm · Cal. 10 ≈ 3.40 mm · Cal. 9 ≈ 3.80 mm.
| Medida nominal | Sección real mm | Calibre | Espesor mm | Peso kg/m | Peso por tramo kg / 6.10 m |
|---|---|---|---|---|---|
| 1 1/2" x 1" | 38.1 × 25.4 | Cal. 18 | 1.21 | 1.12 | 6.8 |
| 1 1/2" x 1" | 38.1 × 25.4 | Cal. 16 | 1.52 | 1.38 | 8.4 |
| 1 1/2" x 1" | 38.1 × 25.4 | Cal. 14 | 1.90 | 1.68 | 10.3 |
| 2" x 1" | 50.8 × 25.4 | Cal. 18 | 1.21 | 1.36 | 8.3 |
| 2" x 1" | 50.8 × 25.4 | Cal. 16 | 1.52 | 1.68 | 10.3 |
| 2" x 1" | 50.8 × 25.4 | Cal. 14 | 1.90 | 2.06 | 12.6 |
| 3" x 1 1/2" | 76.2 × 38.1 | Cal. 14 | 1.90 | 3.20 | 19.5 |
| 3" x 1 1/2" | 76.2 × 38.1 | Cal. 12 | 2.66 | 4.36 | 26.6 |
| 3" x 1 1/2" | 76.2 × 38.1 | Cal. 11 | 3.04 | 4.92 | 30.0 |
| 3" x 2" | 76.2 × 50.8 | Cal. 16 | 1.52 | 2.90 | 17.7 |
| 3" x 2" | 76.2 × 50.8 | Cal. 14 | 1.90 | 3.58 | 21.8 |
| 3" x 2" | 76.2 × 50.8 | Cal. 12 | 2.66 | 4.89 | 29.8 |
| 3" x 2" | 76.2 × 50.8 | Cal. 11 | 3.04 | 5.52 | 33.7 |
| 4" x 2" | 101.6 × 50.8 | Cal. 14 | 1.90 | 4.34 | 26.4 |
| 4" x 2" | 101.6 × 50.8 | Cal. 12 | 2.66 | 5.95 | 36.3 |
| 4" x 2" | 101.6 × 50.8 | Cal. 11 | 3.04 | 6.73 | 41.1 |
| 4" x 2" | 101.6 × 50.8 | Cal. 10 | 3.42 | 7.50 | 45.8 |
| 4" x 3" | 101.6 × 76.2 | Cal. 14 | 1.90 | 5.09 | 31.1 |
| 4" x 3" | 101.6 × 76.2 | Cal. 12 | 2.66 | 7.01 | 42.8 |
| 4" x 3" | 101.6 × 76.2 | Cal. 11 | 3.04 | 7.95 | 48.5 |
| 4" x 3" | 101.6 × 76.2 | Cal. 10 | 3.42 | 8.86 | 54.1 |
| 6" x 4" | 152.4 × 101.6 | Cal. 11 | 3.04 | 11.58 | 70.7 |
| 6" x 4" | 152.4 × 101.6 | Cal. 10 | 3.42 | 12.96 | 79.0 |
No se encontró esa medida. Escríbenos y la conseguimos.
Norma: ASTM A500 Gr. B / NMX-B-200. Acabado natural (negro) o galvanizado bajo pedido. Tramo estándar 6.10 m.
Peso teórico calculado con esquinas redondeadas para acero de 7 850 kg/m³. Tolerancia de fabricación en peso: ±3.5 %.
Equivalencia de calibre: Cal. 18 ≈ 1.20 mm · Cal. 16 ≈ 1.50 mm · Cal. 14 ≈ 1.90 mm · Cal. 12 ≈ 2.50 mm · Cal. 11 ≈ 3.00 mm · Cal. 10 ≈ 3.40 mm · Cal. 9 ≈ 3.80 mm.
HSS — espesor en fracción
Rango estructural completo en ASTM A500 Gr. B y Gr. C. Los pesos coinciden con el peso nominal AISC dentro de 0.1 %.
| Medida nominal | Sección real mm | Espesor | Espesor mm | Peso kg/m | Peso por tramo kg / 6.10 m |
|---|---|---|---|---|---|
| 3" x 3" | 76.2 × 76.2 | 3/16" | 4.76 | 10.07 | 61.4 |
| 3" x 3" | 76.2 × 76.2 | 1/4" | 6.35 | 12.84 | 78.3 |
| 4" x 4" | 101.6 × 101.6 | 3/16" | 4.76 | 13.87 | 84.6 |
| 4" x 4" | 101.6 × 101.6 | 1/4" | 6.35 | 17.91 | 109.2 |
| 4" x 4" | 101.6 × 101.6 | 5/16" | 7.94 | 21.65 | 132.0 |
| 4" x 4" | 101.6 × 101.6 | 3/8" | 9.52 | 25.09 | 153.1 |
| 5" x 5" | 127.0 × 127.0 | 3/16" | 4.76 | 17.67 | 107.8 |
| 5" x 5" | 127.0 × 127.0 | 1/4" | 6.35 | 22.97 | 140.1 |
| 5" x 5" | 127.0 × 127.0 | 5/16" | 7.94 | 27.98 | 170.7 |
| 5" x 5" | 127.0 × 127.0 | 3/8" | 9.52 | 32.69 | 199.4 |
| 6" x 6" | 152.4 × 152.4 | 3/16" | 4.76 | 21.47 | 130.9 |
| 6" x 6" | 152.4 × 152.4 | 1/4" | 6.35 | 28.03 | 171.0 |
| 6" x 6" | 152.4 × 152.4 | 5/16" | 7.94 | 34.31 | 209.3 |
| 6" x 6" | 152.4 × 152.4 | 3/8" | 9.52 | 40.29 | 245.7 |
| 6" x 6" | 152.4 × 152.4 | 1/2" | 12.70 | 51.36 | 313.3 |
| 8" x 8" | 203.2 × 203.2 | 1/4" | 6.35 | 38.16 | 232.8 |
| 8" x 8" | 203.2 × 203.2 | 5/16" | 7.94 | 46.97 | 286.5 |
| 8" x 8" | 203.2 × 203.2 | 3/8" | 9.52 | 55.48 | 338.4 |
| 8" x 8" | 203.2 × 203.2 | 1/2" | 12.70 | 71.62 | 436.9 |
No se encontró esa medida. Escríbenos y la conseguimos.
Norma: ASTM A500 Gr. B (Fy = 3 235 kg/cm²) o Gr. C (Fy = 3 515 kg/cm²). Tramo estándar 6.10 m; longitudes especiales bajo pedido.
Peso teórico calculado con corrección por radio de esquina; coincide con el peso nominal AISC dentro de 0.1 %. Para diseño estructural usa el espesor de diseño (0.93 t) conforme a AISC 360.
Certificado de calidad del fabricante disponible a solicitud.
| Medida nominal | Sección real mm | Espesor | Espesor mm | Peso kg/m | Peso por tramo kg / 6.10 m |
|---|---|---|---|---|---|
| 4" x 2" | 101.6 × 50.8 | 3/16" | 4.76 | 10.07 | 61.4 |
| 4" x 2" | 101.6 × 50.8 | 1/4" | 6.35 | 12.84 | 78.3 |
| 4" x 3" | 101.6 × 76.2 | 3/16" | 4.76 | 11.97 | 73.0 |
| 4" x 3" | 101.6 × 76.2 | 1/4" | 6.35 | 15.37 | 93.8 |
| 4" x 3" | 101.6 × 76.2 | 5/16" | 7.94 | 18.48 | 112.7 |
| 6" x 4" | 152.4 × 101.6 | 3/16" | 4.76 | 17.67 | 107.8 |
| 6" x 4" | 152.4 × 101.6 | 1/4" | 6.35 | 22.97 | 140.1 |
| 6" x 4" | 152.4 × 101.6 | 5/16" | 7.94 | 27.98 | 170.7 |
| 6" x 4" | 152.4 × 101.6 | 3/8" | 9.52 | 32.69 | 199.4 |
| 8" x 4" | 203.2 × 101.6 | 1/4" | 6.35 | 28.03 | 171.0 |
| 8" x 4" | 203.2 × 101.6 | 5/16" | 7.94 | 34.31 | 209.3 |
| 8" x 4" | 203.2 × 101.6 | 3/8" | 9.52 | 40.29 | 245.7 |
| 8" x 6" | 203.2 × 152.4 | 1/4" | 6.35 | 33.10 | 201.9 |
| 8" x 6" | 203.2 × 152.4 | 5/16" | 7.94 | 40.64 | 247.9 |
| 8" x 6" | 203.2 × 152.4 | 3/8" | 9.52 | 47.88 | 292.1 |
| 8" x 6" | 203.2 × 152.4 | 1/2" | 12.70 | 61.49 | 375.1 |
No se encontró esa medida. Escríbenos y la conseguimos.
Norma: ASTM A500 Gr. B (Fy = 3 235 kg/cm²) o Gr. C (Fy = 3 515 kg/cm²). Tramo estándar 6.10 m; longitudes especiales bajo pedido.
Peso teórico calculado con corrección por radio de esquina; coincide con el peso nominal AISC dentro de 0.1 %. Para diseño estructural usa el espesor de diseño (0.93 t) conforme a AISC 360.
Certificado de calidad del fabricante disponible a solicitud.
Aplicaciones
Dónde termina nuestro perfil
Estructura arquitectónica
Marquesinas, pérgolas, fachadas y escaleras donde el perfil queda a la vista y se pide acabado limpio.
Herrería y bastidores
PTR de 1" a 3" en calibre 14 a 11 para portones, rejas, racks y estructuras ligeras.
Inventario

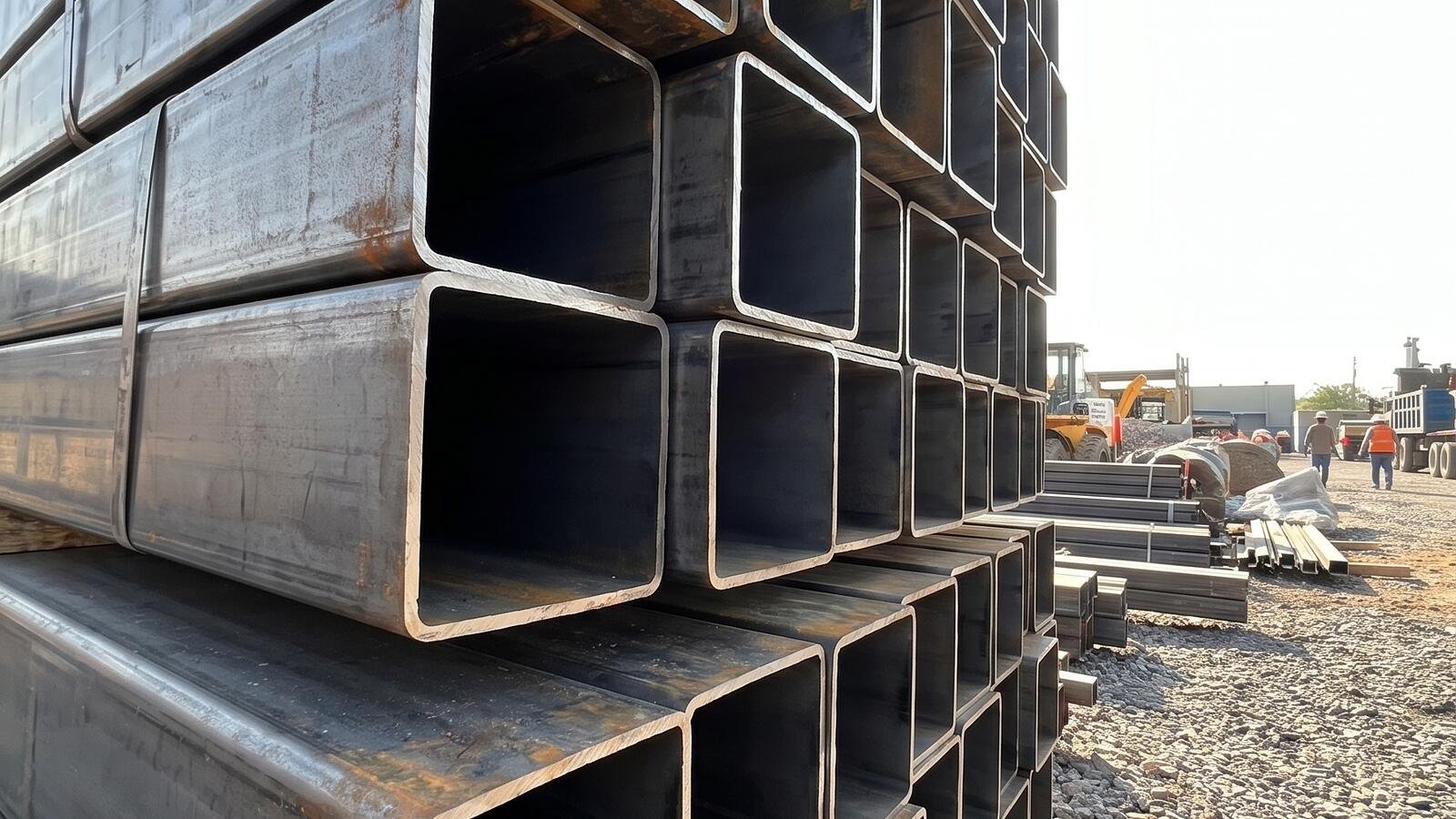

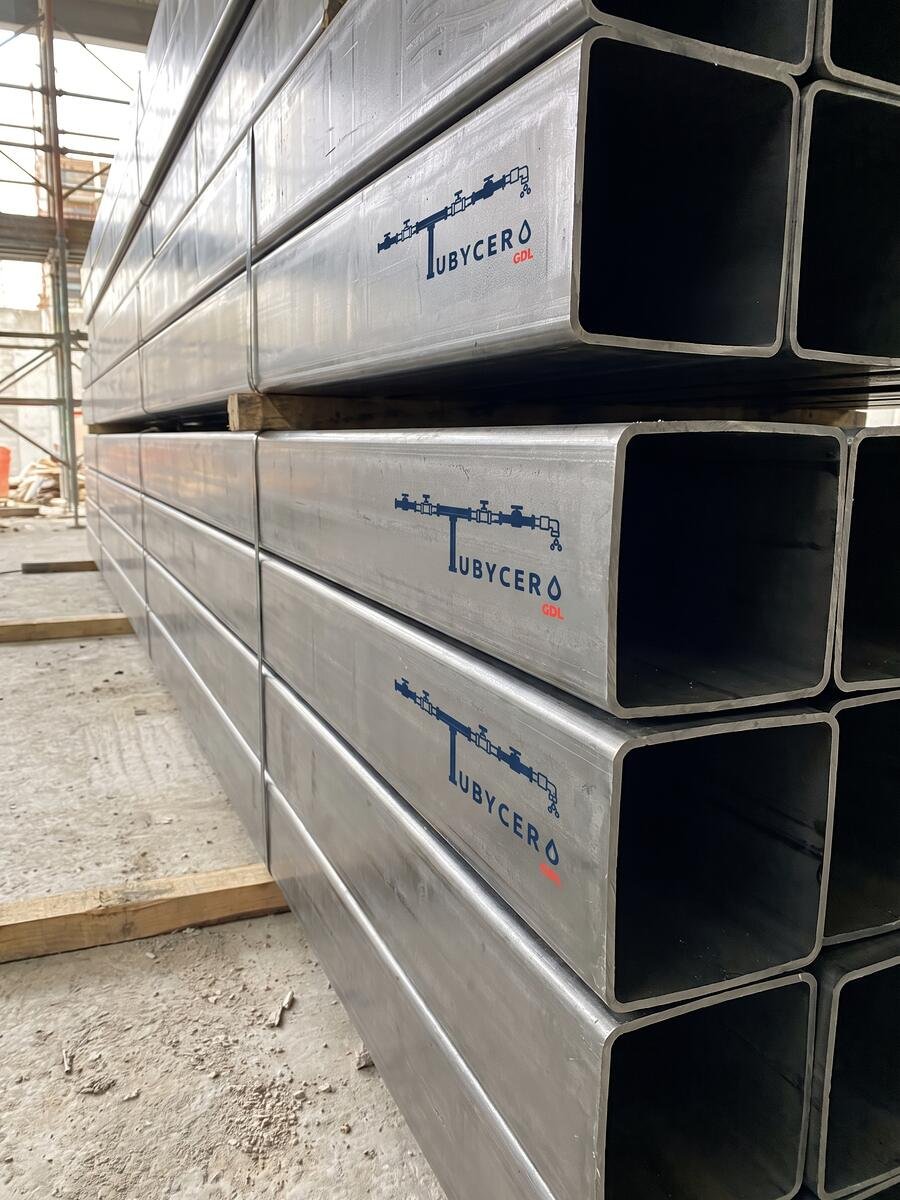

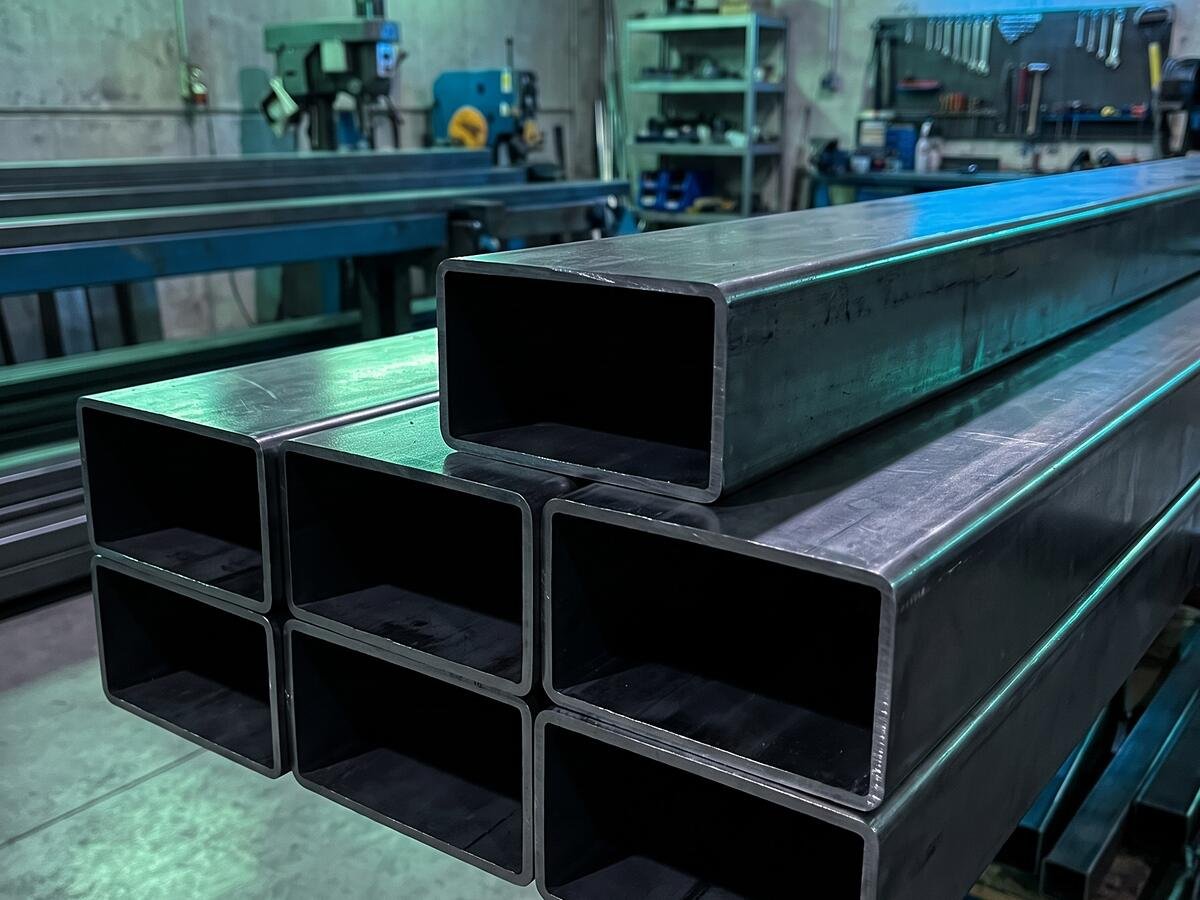

Perfil en existencia
Toca cualquier imagen para verla en grande.
Sobre precios y vigencia. Toda cotización tiene una vigencia máxima de 15 días naturales. Dentro de ese plazo el precio se respeta mientras haya existencia del lote cotizado. Si el material se agota antes, el precio se ajusta al del siguiente lote que llegue — te avisamos antes de facturar y nunca cambiamos un precio sin tu confirmación.
Los pesos de estas tablas son teóricos y de referencia (±3.5 % de tolerancia por fabricación).
Ver condiciones comerciales completas.
¿Necesitas varias medidas a la vez?
Mándanos tu lista completa. Cotizamos el paquete, optimizamos el flete y te damos una sola fecha de entrega.
